Connexions réseau

De nombreux bateaux partagent leurs données NMEA 0183 en Wi-Fi ou en Ethernet, par un multiplexeur réseau ou une passerelle NMEA 2000. HelmStation peut recevoir ces données, transmettre les données de vos appareils série à d’autres apps du réseau, et envoyer des phrases de pilotage à un pilote automatique. Pour les connexions série et les fenêtres GPS, Instruments et AIS, consultez Connecter vos instruments.

Choisissez GPS > TCP/IP pour ouvrir la fenêtre TCP/IP Données NMEA. Elle comporte deux zones : Client (Reçoit les données NMEA) et Serveur (Transmet les données NMEA). Fermer la fenêtre laisse les deux en fonctionnement.

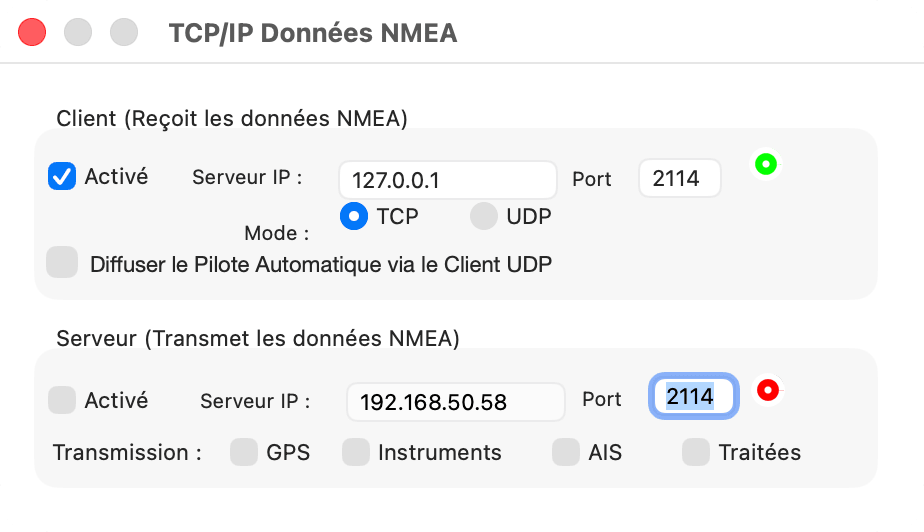

Fenêtre TCP/IP Données NMEA, client activé et connecté

Autoriser l’accès au réseau local

Sous macOS Sequoia 15 ou ultérieur, la première fois que HelmStation se connecte par le réseau, macOS demande si HelmStation peut rechercher des appareils sur votre réseau local et s’y connecter. Cliquez sur Autoriser. Sans cette autorisation, le client ne peut pas recevoir de données et le serveur ne peut pas en envoyer.

Si vous avez cliqué sur Ne pas autoriser, ouvrez Réglages Système, choisissez Confidentialité et sécurité > Réseau local, puis activez HelmStation. Vous n’avez pas besoin de modifier les réglages du coupe-feu de macOS.

Recevoir des données

La zone Client (Reçoit les données NMEA) connecte HelmStation à votre appareil réseau. Son manuel ou son app de configuration indique l’adresse, le port et le protocole à utiliser.

Mode définit le protocole. TCP se connecte à l’appareil indiqué par Serveur IP et Port. UDP reçoit les données que l’appareil envoie ou diffuse sur Port ; Serveur IP est grisé.
Serveur IP est l’adresse IP ou le nom de l’appareil. Il contient au départ l’adresse de votre Mac.
Port est le numéro de port de l’appareil. Il vaut 2114 au départ.
Cochez Activé pour vous connecter.

Le voyant d’état est jaune pendant que HelmStation attend l’appareil, vert une fois la connexion établie (TCP) ou dès que des données arrivent (UDP), et rouge tant que le client est désactivé.

Si HelmStation ne peut pas établir la connexion, il affiche « Echec de connexion ». Activé se décoche de lui-même si un appareil TCP ne répond pas dans les 30 secondes, si aucune donnée UDP n’arrive dans les 90 secondes, ou si l’appareil ferme la connexion. Modifier Serveur IP ou Port, ou changer de Mode, le décoche aussi ; cochez-le de nouveau lorsque vous avez terminé.

HelmStation n’active pas le client à son ouverture. Cochez Activé à chaque fois.

Où vont les données reçues

Tout ce que le client reçoit va à la fenêtre GPS, comme si c’était arrivé sur le port propre de la fenêtre GPS. Pour obtenir les données des instruments et de l’AIS à partir du même flux, cochez Utiliser le port du GPS dans les tiroirs des paramètres des fenêtres Instruments et AIS (l’option est cochée au départ dans les deux). Consultez Partager un port.

Dans le tiroir des paramètres de la fenêtre GPS, réglez Type sur Réseau TCP/IP. Port et Débit sont alors grisés, et HelmStation n’ouvre pas de port série pour le GPS. Une fois que le client reçoit des données, choisissez GPS > Connecter (⌘G) pour ouvrir la fenêtre GPS, et utilisez son Moniteur pour voir arriver les phrases. Consultez Vérifier que les données arrivent.

Envoyer des données à d’autres apps

La zone Serveur (Transmet les données NMEA) permet à d’autres apps et appareils de votre réseau de se connecter à HelmStation et de recevoir les données NMEA qui arrivent sur les ports des fenêtres GPS, Instruments et AIS.

Serveur IP affiche l’adresse réseau de votre Mac, à saisir dans l’autre app. Il indique « inconnu » si le Mac n’en a pas.
Port est le port auquel l’autre app se connecte. Il vaut 2114 au départ.
Transmission comporte les cases GPS, Instruments et AIS, toutes cochées au départ. Chacune envoie les phrases qui arrivent sur le port propre de cette fenêtre. Les données que la fenêtre Instruments ou AIS lit par Utiliser le port du GPS partent avec GPS. Les données reçues par le client ne sont pas retransmises.
Si Traitées est décochée, chaque phrase est envoyée. Si elle est cochée, seuls les types de phrases que la fenêtre lit sont envoyés (voir Différences entre les fenêtres).
Cochez Activé pour démarrer le serveur. Si HelmStation ne peut pas le démarrer, il affiche « Echec de connexion ».

Le voyant d’état est rouge tant que le serveur est désactivé. Il devient jaune lorsque le serveur fonctionne, et vert dès qu’une autre app est connectée et qu’une case Transmission est cochée. Le nombre affiché à côté compte les apps connectées.

Si Activé est coché lorsque vous quittez, le serveur redémarre à la prochaine ouverture de HelmStation. Modifier Port le décoche.

Pendant que vous suivez un GoTo avec GPS coché, le serveur envoie les phrases de pilotage de HelmStation (voir ci-dessous) à la place de celles du GPS. Le long d’une route, il envoie aussi les waypoints de la route (WPL) et la route elle-même (RTE).

Commander un pilote automatique

Pendant que vous suivez un GoTo lancé dans HelmStation, vers un waypoint ou le long d’une route, HelmStation peut envoyer des phrases de pilotage à votre pilote automatique. Environ toutes les deux secondes, tant que des données arrivent sur la connexion GPS, il envoie des phrases XTE, VTG, BOD, WPL, BWC, RMB et APB pour le waypoint du GoTo, avec l’identifiant d’émetteur GP. VTG n’est envoyée que si le GPS indique à la fois la vitesse et la route. Consultez Waypoints et Routes.

Les phrases envoyées au pilote automatique apparaissent aussi dans le moniteur de la fenêtre GPS.

Par un port série

Dans le tiroir des paramètres de la fenêtre GPS, cochez Diffuser le pilote auto sur le port série, puis choisissez en dessous le Port et le Débit de votre pilote automatique. HelmStation ouvre ce port lorsque le GPS se connecte, et le ferme lorsque le GPS se déconnecte. Si vous choisissez le port que la fenêtre GPS ou Instruments a déjà ouvert, HelmStation envoie les phrases par cette connexion, à son débit, et Débit est grisé.

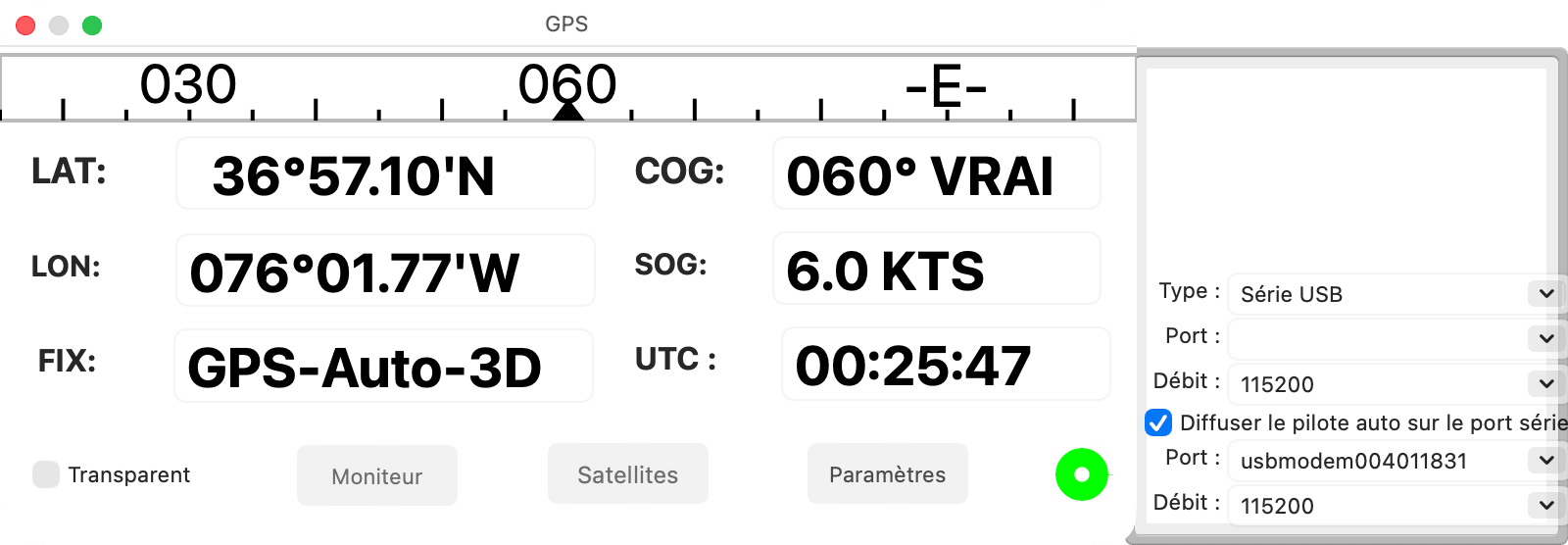

Tiroir des paramètres GPS avec Diffuser le pilote auto sur le port série coché

Par le réseau

Diffuser le Pilote Automatique via le Client UDP, dans la zone du client, envoie les mêmes phrases en diffusion UDP sur votre réseau, sur le Port du client. Cette option nécessite le client UDP : réglez d’abord Mode sur UDP et cochez Activé, sinon HelmStation affiche « Le client UDP doit être activé en premier ». La diffusion s’interrompt chaque fois que le client UDP est désactivé.
